Dekorera med elektrisk textilslöjd (första varianten)

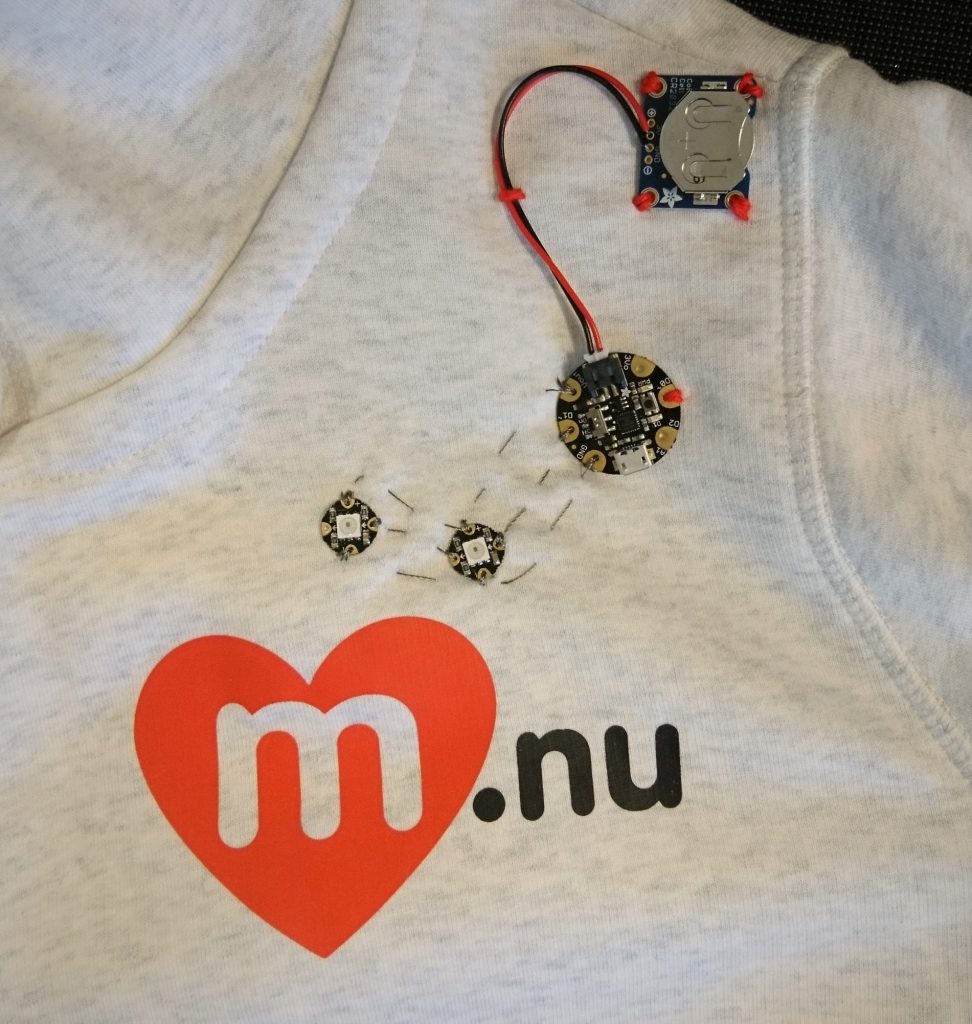

Så här dekorerade vi en m-tröja med blinkande lysdioder.

Dekorera en tröja, keps eller väska. Helst något som inte behöver tvättas. Det går att tvätta även den sydda elektroniken (OBS ej batteriet!) försiktigt för hand, men den håller bättre om den slipper det.

Utrustning:

  • Program – programmera Gemman med testet som beskrivs här. Vi använder den digitala utgången D1 att styra neopixlarna med.

Gör så här:

Testa en prototypkoppling först:

  • Anslut en svart kabel från GND på Gemma till – på första neopixeln.
  • Anslut en röd kabel från Vout på Gemma till + på första neopixeln.
  • Anslut en kabel av någon annan färg (till exempel blå) från Gemmas digitala utgång D1 till anslutningen med en pil in mot dioden på första neopixeln.
  • Anslut en micro-USB-kabel som ger Gemman +5V till micro-USB-ingången på Gemman. Alternativt stoppa i ett CR2032 i batterihållaren och koppla in den på Gemmans batteriingång.
  • Sätt switchen på Gemma till On.
  • Njut av den blinkande dioden!

  • Stäng av Gemman och koppla ifrån strömmen. Koppla därefter in även nästa neopixel på samma sätt.

Dags att sy:

  • Fäst tråden på undersidan av tyget till exempel genom att slå en knut. Börja med exempelvis jordledningen. Sy några extra varv i Gemmans anslutning så den säkert får kontakt. Sy därefter med förstygn till den första dioden. Sy några varv i neopixelns -ingång och sy vidare mot nästa neopixel. Fäst tråden några varv i andra neopixelns -ingång och fäst den därefter på baksidan.
  • Sy övriga ledare på samma sätt. Observera att den blå ledaren sys i två delar och inte kopplas ihop hela vägen.
  • Ledarna får inte korsa varandra eller ha kontakt – då blir det kortslutning och dioderna kommer inte lysa.
  • Det är viktigt att sy några varv extra runt anslutningspunkterna för att det säkert ska bli kontakt.
  • Sy fast Gemman med vanlig sytråd i underlaget. Använd några av de oanvända anslutningarna.
  • Sy fast batterihållaren och fäst gärna kablarna mellan den och Gemman lite på vägen som dragavlastning.

Tips:

  • Skissa först hur kretsen är tänkt att sys för att ha kontroll på att inga trådar behöver korsas. Det går utmärkt att använda sömmen som ett dekorativt inslag, så det är inte nödvändigt att sy kortaste vägen.
  • Vaxa gärna tråden så håller den ihop bättre och blir enklare att sy med.
  • Klipp tråden med något annat än den finaste sysaxen – det är metalltråd.
  • Klipp av ungefär så lång bit som behövs till just den slinga som ska sys. Tråden slits snabbt och fransas lätt upp för varje gång den dras genom tyget.
  • Om något behöver repas upp är det bättre att ta ny tråd än försöka återanvända den.
  • Testa ofta så blir det lättare att felsöka. Sy till exempel en anslutning och testa resten med kablar. Funkar det fortfarande? Fortsätt sy.

Felsökning:

  • Har tråden fransats upp någonstans så att något får kontakt som inte borde ha det?
    • Klipp bort lösa småtrådar och limma eventuellt sömmen med textillim. Se nedan.
  • Är kretsen glapp? Det vill säga funkar den ibland och om du böjer på tyget?
    • Du kan behöva fästa komponenterna ytterligare med sytråd för att de ska sitta stilla och kanske sy lite extra runt paddarna (anslutningspunkterna på komponenterna) med ledande tråd.

Fortsättning:

Det går att köpa till fler neopixlar och sy vidare på samma sätt. Det går också att programmera om Gemman för att få dioderna att blinka med andra färger eller på andra sätt. Mer information om Gemma och hur du programmerar den finns här på tillverkarens hemsida.

För att ytterligare förbättra hållbarheten kan det vara bra att limma sömmen med textillim efter att projektet är klart. Dels skyddar det ledningarna som annars är helt oskyddade för väder och vind och dels hindrar det att de fransas upp och får kontakt med varandra där de inte borde. Eventuella knutar vill gärna knyta upp sig, så i synnerhet dem kan det vara idé att limma med textillim eller måla med ofärgat nagellack när projektet är klart.
